Haltersätze für Schneideisen- und Gewindebohrer ohne SchnellwechselsystemAKON Werkzeuge GmbH
Mit dem AKON- Haltersatz können Sie schnell und einfach an konventionellen Drehbänken Außen- und Innengewinde in verschiedenen Größen schneiden. Präzision, hohe Genauigkeit und enorme Zeitersparnis sind das Ergebnis unserer seit langer Zeit bewährten Produkte
- Einfache Anwendung
- Schneller Wechsel
- Gewinde schneiden durch gerades Ansetzen

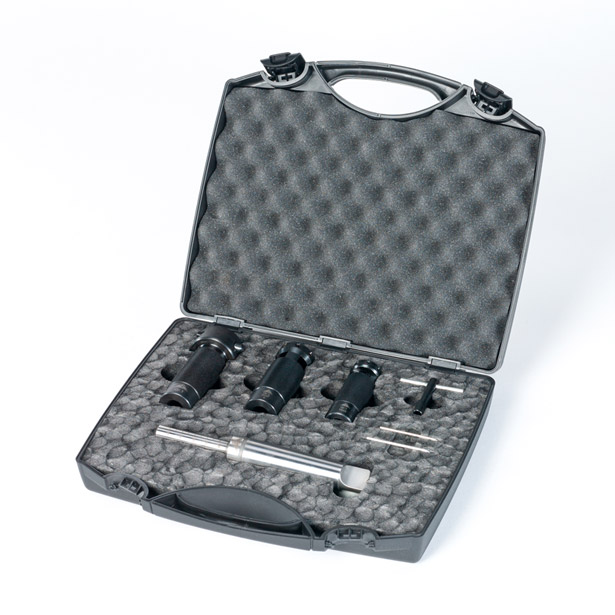

AKON-Haltersatz Größe 1
Für Außen- und Innengewinde
- Außengewinde M1 - M6
- Innengewinde M1 - M6
- Für Schneideisen DIN 223/ EN 22568
- 16x5 mm, 20x7/5 mm
- Schaftdurchmesser d1 = 12 mm
| Artikel-Nr. | Aufsteckdorne wahlweise mit |
|---|---|
| 100201 | MK1 mit Lappen und Skalierung für Tiefenangabe |
| 100202 | MK2 mit Lappen und Skalierung für Tiefenangabe |
| 100203 | MK3 mit Lappen und Skalierung für Tiefenangabe |
| 100200 | Ohne Aufsteckdorn |
Bestehend aus:
| Artikel-Nr. | Bezeichnung | Für Schneideisen Ø und Höhe (mm) | Zu schneidende Gewinde Metr. ISO-Regelwinde DIN 13 |
|---|---|---|---|
| 101605 102007 | Schneideisenhalter |
16x5 20x7/5 |
M1-M2, 6 M3-M6 |
| 4 Kant Spannfutter | |||
| 100106 | Gewindebohrerhalter | 4 kt. 2,1 - 4,9 mm | M1-M6 |
| 011015 012025 | Stiftschlüssel | ||
| 012106 | Steckschlüssel | ||
Aufsteckdorn wahlweise.
Schneidbare Gewindelänge für Außengewinde 60 - 70 mm.

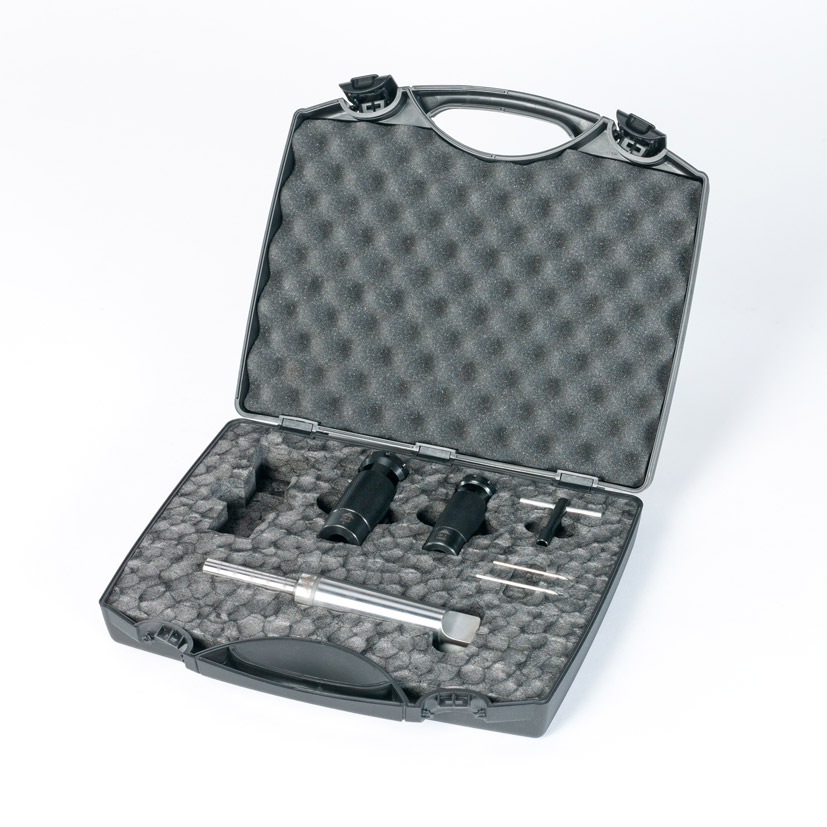

Für Außengewinde
- Außengewinde M1 - M6
- Für Schneideisen DIN 223/ EN 22568
- 16x5 mm, 20x7/5 mm
- Schaftdurchmesser d1 = 12 mm
| Artikel-Nr. | Aufsteckdorne wahlweise mit |
|---|---|
| 100101 | MK1 mit Lappen und Skalierung für Tiefenangabe |
| 100102 | MK2 mit Lappen und Skalierung für Tiefenangabe |
| 100103 | MK3 mit Lappen und Skalierung für Tiefenangabe |
| 100100 | Ohne Aufsteckdorn |
Bestehend aus:
| Artikel-Nr. | Bezeichnung | Für Schneideisen Ø und Höhe (mm) | Zu schneidende Gewinde Metr. ISO-Regelwinde DIN 13 |
|---|---|---|---|
|
101605 102007 |
Schneideisenhalter |
16x5 20X7/5 |
M1 - M2,6 M3 - M6 |
|
011015 012025 |
Stiftschlüssel |
Aufsteckdorn wahlweise.
Schneidbare Gewindelänge für Außengewinde 60 - 70 mm.

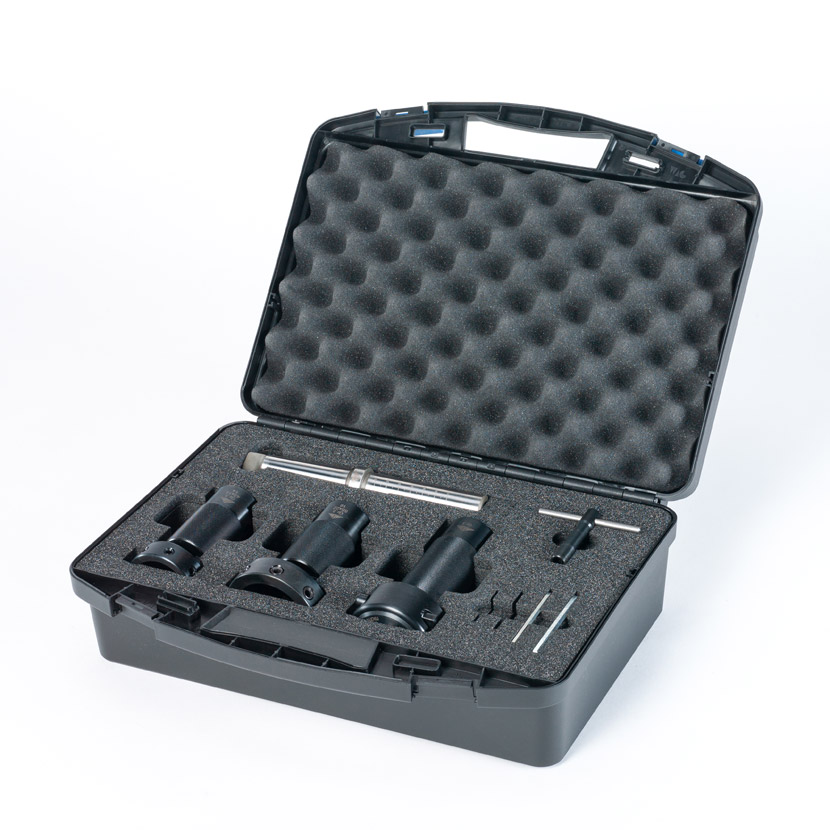

AKON-Haltersatz Größe 3
Für Außen- und Innengewinde
- Außengewinde M16 - M24
- Innengewinde M4 - M24
- Für Schneideisen DIN 223/ EN 22568
- 45x18/14 mm, 55x22/16 mm
- Schaftdurchmesser d1 = 25 mm
| Artikel-Nr. | Aufsteckdorne wahlweise mit |
|---|---|
| 300203 | MK3 mit Lappen und Skalierung für Tiefenangabe |
| 300204 | MK4 mit Lappen und Skalierung für Tiefenangabe |
| 300200 | Ohne Aufsteckdorn |
Bestehend aus:
| Artikel-Nr. | Bezeichnung | Für Schneideisen Ø und Höhe (mm) | Zu schneidende Gewinde Metr. ISO-Regelwinde DIN 13 |
|---|---|---|---|
|
304518 305522 |
Schneideisenhalter |
45x18/14 55x22/16 |
M16 - M20 M22 - M24 |
| 4 Kant Spannfutter | |||
| 300424 | Gewindebohrerhalter | 4 kt. 3,4 - 14,5 mm | M4 - M24 |
|
033040 033050 |
Stiftschlüssel | ||
| 032424 | Steckschlüssel | ||
Aufsteckdorn wahlweise.
Schneidbare Gewindelänge für Außengewinde 70 - 80 mm.

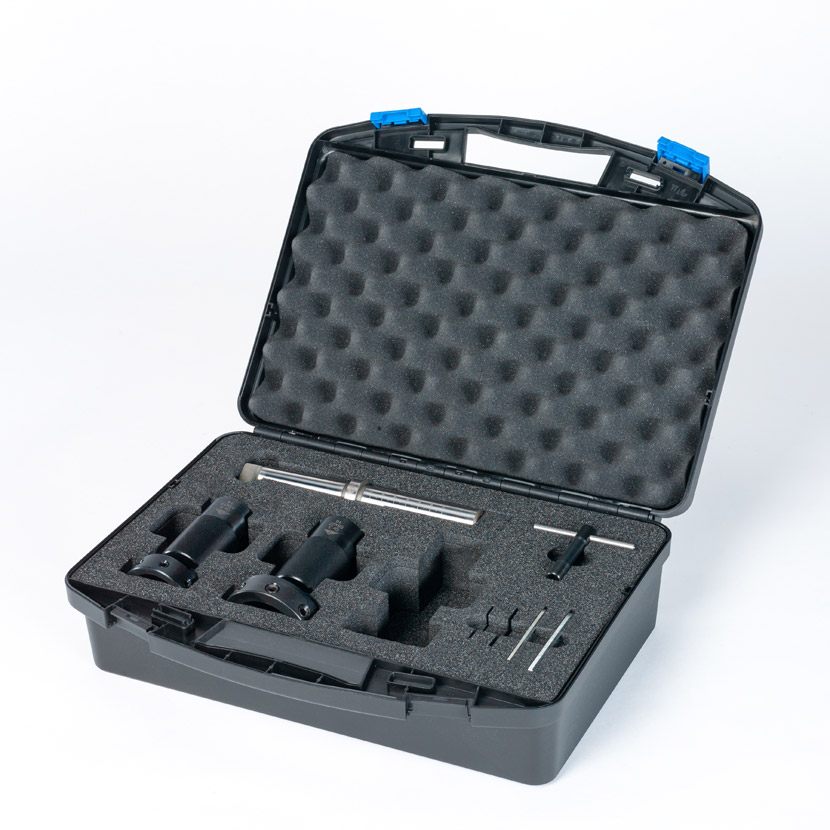

Für Außengewinde
- Außengewinde M16 - M24
- Für Schneideisen DIN 223/ EN 22568
- 45x18/14 mm, 55x22/16 mm
- Schaftdurchmesser d1 = 25 mm
| Artikel-Nr. | Aufsteckdorne wahlweise mit |
|---|---|
| 300103 | MK3 mit Lappen und Skalierung für Tiefenangabe |
| 300104 | MK4 mit Lappen und Skalierung für Tiefenangabe |
| 300100 | Ohne Aufsteckdorn |
Bestehend aus:
| Artikel-Nr. | Bezeichnung | Für Schneideisen Ø und Höhe (mm) | Zu schneidende Gewinde Metr. ISO-Regelwinde DIN 13 |
|---|---|---|---|
|
304518 305522 |
Schneideisenhalter |
45x18/14 55x22/16 |
M16 - M20 M22 - M24 |
|
033040 033050 |
Stiftschlüssel |
Aufsteckdorn wahlweise.
Schneidbare Gewindelänge für Außengewinde 70 - 80 mm.
